PRFV®COMPOSITE SOLUTIONS

Fibra de vidro · PRFV®

Perfis compósitos, prontos para a sua obra.

Stock permanente de perfis estruturais, gradil e guarda-corpos em fibra de vidro. Orçamento final em 2 horas, dentro do horário laboral.

Pedir orçamento Ver produtos

0VNão conduz

−75%Peso vs. aço

EN 13706Perfis segundo a norma

25 anosVida útil

Não conduz eletricidade

−75%

Peso em relação ao aço

0 corrosão

Resistente a químicos e humidade

Ignífugo

Resistência ao fogo testada

EN 13706

Perfis segundo a norma

25 anos

Vida útil estimada

Sobre nós

Stock permanente, pronto a expedir de Portugal.

A PRFV® mantém um armazém próprio na Póvoa de Varzim com stock permanente das referências mais procuradas — perfis estruturais, gradil e guarda-corpos em fibra de vidro. A disponibilidade de cada artigo aparece no catálogo, atualizada a partir do armazém; o que não estiver em stock é encomendado para si. Servimos sobretudo empresas do Norte de Portugal e do Grande Porto, com logística facilitada para Espanha.

Selecionamos cada artigo com rigor técnico: perfis fabricados segundo a norma europeia EN 13706 e gradil com reação ao fogo ensaiada segundo a ASTM E-84, de fabricantes certificados ISO 9001. Os certificados e relatórios de ensaio dos fabricantes são enviados a pedido.

Ver produtos e encomendar

Venda exclusiva a empresas.

ArmazémRua da Póvoa, 685 · 4495-121 Amorim, Póvoa de Varzim

Zona de entregaTodo o país · Norte de Portugal e Grande Porto · logística facilitada para Espanha

Em stock agora—

Catálogo126 perfis · 28 tipos de gradil

Perfissegundo EN 13706

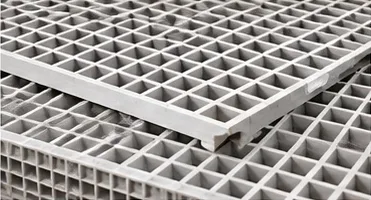

Gradilfogo ensaiado ASTM E-84

Produtos e encomendas

Escolha os artigos e peça o orçamento.

Cada artigo mostra o esquema cotado (perfis) ou o padrão de malha (gradil) com base nos desenhos técnicos de fabrico, as propriedades reais e os controlos para o adicionar já ao seu pedido.

154 referências em catálogo — 126 perfis pultrudidos + 28 tipos de gradil moldado, com dados técnicos reais

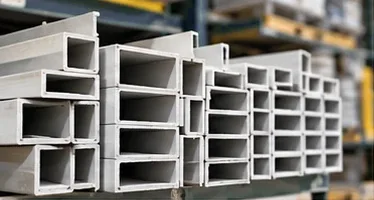

Perfis U

25 referências

Perfis U · U150x61x10x6

Perfil em U 150×61×10×6 mm

PERFIS-U-01

Dimensões

A150 mm

B61 mm

C10 mm

D6 mm

R18 mm

R26 mm

R34 mm

Propriedades do perfil

Peso teórico3.873 g/m

Secção1.981,12 mm²

Perímetro516,55 mm

Densidade (teórica)1.954,95 kg/m³

M.I. X-X697,22 cm⁴

M.I. Y-Y72,27 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U88x30x4.5x3

Perfil em U 88×30×4.5×3 mm

PERFIS-U-02

Dimensões

A88 mm

B30 mm

C4.5 mm

D3 mm

R14 mm

R22 mm

R32 mm

Propriedades do perfil

Peso teórico945 g/m

Secção498,42 mm²

Perímetro281,42 mm

Densidade (teórica)1.895,99 kg/m³

M.I. X-X57,82 cm⁴

M.I. Y-Y4,16 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U88x31.5x8x8

Perfil em U 88×31.5×8×8 mm

PERFIS-U-03

Dimensões

A88 mm

B31.5 mm

C8 mm

D8 mm

R14 mm

R24.5 mm

R34 mm

Propriedades do perfil

Peso teórico1.976 g/m

Secção1.068,09 mm²

Perímetro271,84 mm

Densidade (teórica)1.850,03 kg/m³

M.I. X-X103,37 cm⁴

M.I. Y-Y7,52 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U90x26x3x3Ar

Perfil em U 90×26×3×3 mm

PERFIS-U-04

Dimensões

A90 mm

B26 mm

C3 mm

D3 mm

R11.5 mm

R21.5 mm

R31.5 mm

Propriedades do perfil

Peso teórico690 g/m

Secção378,11 mm²

Perímetro256,06 mm

Densidade (teórica)1.824,87 kg/m³

M.I. X-X38,22 cm⁴

M.I. Y-Y1,97 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U120x50x6x6

Perfil em U 120×50×6×6 mm

PERFIS-U-05

Dimensões

A120 mm

B50 mm

C6 mm

D6 mm

R12 mm

R26 mm

R31 mm

Propriedades do perfil

Peso teórico2.320 g/m

Secção1.260,88 mm²

Perímetro419,42 mm

Densidade (teórica)1.838,98 kg/m³

M.I. X-X261,50 cm⁴

M.I. Y-Y27,69 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U150x63x10x8

Perfil em U 150×64×10×8 mm

PERFIS-U-06

Dimensões

A150 mm

B64 mm

C10 mm

D8 mm

R18 mm

R26 mm

R34 mm

Propriedades do perfil

Peso teórico4.500 g/m

Secção2.281,12 mm²

Perímetro520,55 mm

Densidade (teórica)1.972,72 kg/m³

M.I. X-X753,47 cm⁴

M.I. Y-Y83,36 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U150x65x10x10

Perfil em U 150×66×10×10 mm

PERFIS-U-07

Dimensões

A150 mm

B66 mm

C10 mm

D10 mm

R18 mm

R26 mm

R34 mm

Propriedades do perfil

Peso teórico5.050 g/m

Secção2.581,12 mm²

Perímetro524,55 mm

Densidade (teórica)1.956,52 kg/m³

M.I. X-X809,72 cm⁴

M.I. Y-Y93,89 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U200x60x10x10

Perfil em U 200×60×10×10 mm

PERFIS-U-08

Dimensões

A200 mm

B60 mm

C10 mm

D10 mm

R13 mm

R210 mm

R31 mm

Propriedades do perfil

Peso teórico5.800 g/m

Secção3.038,20 mm²

Perímetro607,12 mm

Densidade (teórica)1.909,03 kg/m³

M.I. X-X1.598,49 cm⁴

M.I. Y-Y82,30 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U350x95x10x5

Perfil em U 350×95×10×5 mm

PERFIS-U-09

Dimensões

A350 mm

B95 mm

C10 mm

D5 mm

R12.5 mm

R210 mm

R33 mm

Propriedades do perfil

Peso teórico6.900 g/m

Secção3.586,38 mm²

Perímetro1.056,69 mm

Densidade (teórica)1.923,95 kg/m³

M.I. X-X7.084,92 cm⁴

M.I. Y-Y321,71 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U350x96x10x6

Perfil em U 350×96×10×6 mm

PERFIS-U-10

Dimensões

A350 mm

B96 mm

C10 mm

D6 mm

R12.5 mm

R210 mm

R33 mm

Propriedades do perfil

Peso teórico7.575 g/m

Secção3.936,38 mm²

Perímetro1.058,69 mm

Densidade (teórica)1.924,36 kg/m³

M.I. X-X7.442,21 cm⁴

M.I. Y-Y344,60 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U350x98x10x8

Perfil em U 350×98×10×8 mm

PERFIS-U-11

Dimensões

A350 mm

B98 mm

C10 mm

D8 mm

R12.5 mm

R210 mm

R33 mm

Propriedades do perfil

Peso teórico8.926 g/m

Secção4.686,38 mm²

Perímetro1.062,69 mm

Densidade (teórica)1.925,21 kg/m³

M.I. X-X8.156,79 cm⁴

M.I. Y-Y384,52 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U350x100x10x10

Perfil em U 350×100×10×10 mm

PERFIS-U-12

Dimensões

A350 mm

B100 mm

C10 mm

D10 mm

R12.5 mm

R210 mm

R33 mm

Propriedades do perfil

Peso teórico10.277 g/m

Secção5.336,38 mm²

Perímetro1.066,69 mm

Densidade (teórica)1.925,84 kg/m³

M.I. X-X8.871,37 cm⁴

M.I. Y-Y419,57 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U450x95x10x5

Perfil em U 450×95×10×5 mm

PERFIS-U-13

Dimensões

A450 mm

B95 mm

C10 mm

D5 mm

R12.5 mm

R210 mm

R33 mm

Propriedades do perfil

Peso teórico7.865 g/m

Secção4.086,38 mm²

Perímetro1.256,69 mm

Densidade (teórica)1.924,69 kg/m³

M.I. X-X12.673,21 cm⁴

M.I. Y-Y346,66 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U450x96x10x6

Perfil em U 450×96×10×6 mm

PERFIS-U-14

Dimensões

A450 mm

B96 mm

C10 mm

D6 mm

R12.5 mm

R210 mm

R33 mm

Propriedades do perfil

Peso teórico8.733 g/m

Secção4.536,38 mm²

Perímetro1.258,69 mm

Densidade (teórica)1.925,10 kg/m³

M.I. X-X13.432,58 cm⁴

M.I. Y-Y369,79 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U450x98x10x8

Perfil em U 450×98×10×8 mm

PERFIS-U-15

Dimensões

A450 mm

B98 mm

C10 mm

D8 mm

R12.5 mm

R210 mm

R33 mm

Propriedades do perfil

Peso teórico10.470 g/m

Secção5.436,38 mm²

Perímetro1.262,69 mm

Densidade (teórica)1.925,91 kg/m³

M.I. X-X14.951,33 cm⁴

M.I. Y-Y409,59 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U450x100x10x10

Perfil em U 450×100×10×10 mm

PERFIS-U-16

Dimensões

A450 mm

B100 mm

C10 mm

D10 mm

R12.5 mm

R210 mm

R33 mm

Propriedades do perfil

Peso teórico12.207 g/m

Secção6.336,38 mm²

Perímetro1.266,69 mm

Densidade (teórica)1.926,49 kg/m³

M.I. X-X16.470,08 cm⁴

M.I. Y-Y444,33 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U500x95x10x5

Perfil em U 500×95×10×5 mm

PERFIS-U-17

Dimensões

A500 mm

B95 mm

C10 mm

D5 mm

R12.5 mm

R210 mm

R33 mm

Propriedades do perfil

Peso teórico8.347 g/m

Secção4.336,38 mm²

Perímetro1.356,69 mm

Densidade (teórica)1.924,88 kg/m³

M.I. X-X16.217,92 cm⁴

M.I. Y-Y357,00 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U500x96x10x6

Perfil em U 500×96×10×6 mm

PERFIS-U-18

Dimensões

A500 mm

B96 mm

C10 mm

D6 mm

R12.5 mm

R210 mm

R33 mm

Propriedades do perfil

Peso teórico9.312 g/m

Secção4.836,38 mm²

Perímetro1.358,69 mm

Densidade (teórica)1.925,41 kg/m³

M.I. X-X17.259,59 cm⁴

M.I. Y-Y380,06 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U500x98x10x8

Perfil em U 500×98×10×8 mm

PERFIS-U-19

Dimensões

A500 mm

B98 mm

C10 mm

D8 mm

R12.5 mm

R210 mm

R33 mm

Propriedades do perfil

Peso teórico11.242 g/m

Secção5.836,38 mm²

Perímetro1.362,69 mm

Densidade (teórica)1.926,19 kg/m³

M.I. X-X19.342,92 cm⁴

M.I. Y-Y419,59 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U500x100x10x10

Perfil em U 500×100×10×10 mm

PERFIS-U-20

Dimensões

A500 mm

B100 mm

C10 mm

D10 mm

R12.5 mm

R210 mm

R33 mm

Propriedades do perfil

Peso teórico13.172 g/m

Secção6.836,38 mm²

Perímetro1.366,69 mm

Densidade (teórica)1.926,75 kg/m³

M.I. X-X21.426,26 cm⁴

M.I. Y-Y454,09 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U600x48x12x4

Perfil em U 600×48×12×4 mm

PERFIS-U-21

Dimensões

A600 mm

B48 mm

C12 mm

D4 mm

R10 mm

R28 mm

R30 mm

Propriedades do perfil

Peso teórico6.443 g/m

Secção3.483,47 mm²

Perímetro1.377,13 mm

Densidade (teórica)1.849,59 kg/m³

M.I. X-X16.553,94 cm⁴

M.I. Y-Y59,64 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U600x49x12x5

Perfil em U 600×49×12×5 mm

PERFIS-U-22

Dimensões

A600 mm

B49 mm

C12 mm

D5 mm

R10 mm

R28 mm

R30 mm

Propriedades do perfil

Peso teórico7.553 g/m

Secção4.083,47 mm²

Perímetro1.379,13 mm

Densidade (teórica)1.849,65 kg/m³

M.I. X-X18.353,94 cm⁴

M.I. Y-Y64,56 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U600x50x12x6

Perfil em U 600×50×12×6 mm

PERFIS-U-23

Dimensões

A600 mm

B50 mm

C12 mm

D6 mm

R10 mm

R28 mm

R30 mm

Propriedades do perfil

Peso teórico9.073 g/m

Secção4.683,47 mm²

Perímetro1.381,13 mm

Densidade (teórica)1.937,24 kg/m³

M.I. X-X20.153,16 cm⁴

M.I. Y-Y69,15 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U600x52x12x8

Perfil em U 600×52×12×8 mm

PERFIS-U-24

Dimensões

A600 mm

B52 mm

C12 mm

D8 mm

R10 mm

R28 mm

R30 mm

Propriedades do perfil

Peso teórico10.883 g/m

Secção5.883,47 mm²

Perímetro1.385,13 mm

Densidade (teórica)1.849,76 kg/m³

M.I. X-X23.753,94 cm⁴

M.I. Y-Y78,12 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis U · U600x54x12x10

Perfil em U 600×54×12×10 mm

PERFIS-U-25

Dimensões

A600 mm

B54 mm

C12 mm

D10 mm

R10 mm

R28 mm

R30 mm

Propriedades do perfil

Peso teórico13.103 g/m

Secção7.083,47 mm²

Perímetro1.389,13 mm

Densidade (teórica)1.849,80 kg/m³

M.I. X-X27.353,94 cm⁴

M.I. Y-Y87,52 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Vigas I

10 referências

Vigas I · I50x50x8x8

Viga em I 50×50×8×8 mm

VIGAS-I-01

Dimensões

A50 mm

B50 mm

C8 mm

D8 mm

R12 mm

R22 mm

Propriedades do perfil

Peso teórico1.998 g/m

Secção1.071,57 mm²

Perímetro275,42 mm

Densidade (teórica)1.844,96 kg/m³

M.I. X-X38,25 cm⁴

M.I. Y-Y16,58 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Vigas I · I60x100x12x12

Viga em I 60×100×12×12 mm

VIGAS-I-02

Dimensões

A60 mm

B100 mm

C12 mm

D12 mm

R10 mm

R22 mm

Propriedades do perfil

Peso teórico5.420 g/m

Secção2.828,57 mm²

Perímetro492,57 mm

Densidade (teórica)1.916,16 kg/m³

M.I. X-X145,58 cm⁴

M.I. Y-Y199,68 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Vigas I · I100x50x8x8

Viga em I 100×50×8×8 mm

VIGAS-I-03

Dimensões

A100 mm

B50 mm

C8 mm

D8 mm

R18 mm

R23 mm

Propriedades do perfil

Peso teórico2.759 g/m

Secção1.519,21 mm²

Perímetro365,12 mm

Densidade (teórica)1.816,08 kg/m³

M.I. X-X216,71 cm⁴

M.I. Y-Y16,77 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Vigas I · I120x60x8x8

Viga em I 120×60×8×8 mm

VIGAS-I-04

Dimensões

A120 mm

B60 mm

C8 mm

D8 mm

R18 mm

R20 mm

Propriedades do perfil

Peso teórico3.582 g/m

Secção1.846,94 mm²

Perímetro450,27 mm

Densidade (teórica)1.939,42 kg/m³

M.I. X-X390,42 cm⁴

M.I. Y-Y29,45 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Vigas I · I150x75x10x10

Viga em I 150×75×10×10 mm

VIGAS-I-05

Dimensões

A150 mm

B75 mm

C10 mm

D10 mm

R15 mm

R21 mm

Propriedades do perfil

Peso teórico5.225 g/m

Secção2.819,74 mm²

Perímetro567,98 mm

Densidade (teórica)1.853,00 kg/m³

M.I. X-X927,25 cm⁴

M.I. Y-Y71,24 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Vigas I · I150x100x80x8

Viga em I 150×100×8×8 mm

VIGAS-I-06

Dimensões

A150 mm

B100 mm

C8 mm

D8 mm

E80 mm

R110 mm

R230 mm

Propriedades do perfil

Peso teórico4.832 g/m

Secção2.590,12 mm²

Perímetro621,68 mm

Densidade (teórica)1.865,55 kg/m³

M.I. X-X914,60 cm⁴

M.I. Y-Y100,20 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Vigas I · I200x100x12x10

Viga em I 200×100×12×10 mm

VIGAS-I-07

Dimensões

A200 mm

B100 mm

C12 mm

D10 mm

R18 mm

R20 mm

Propriedades do perfil

Peso teórico7.794 g/m

Secção4.211,50 mm²

Perímetro762,83 mm

Densidade (teórica)1.850,64 kg/m³

M.I. X-X2.615,28 cm⁴

M.I. Y-Y200,89 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Vigas I · I205x110x15x12

Viga em I 205×110×15×12 mm

VIGAS-I-08

Dimensões

A205 mm

B110 mm

C15 mm

D12 mm

R18 mm

R20 mm

Propriedades do perfil

Peso teórico10.605 g/m

Secção5.451,50 mm²

Perímetro808,83 mm

Densidade (teórica)1.945,34 kg/m³

M.I. X-X3.557,17 cm⁴

M.I. Y-Y334,59 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Vigas I · I344x100x12x11

Viga em I 344×100×12×10 mm

VIGAS-I-09

Dimensões

A344 mm

B100 mm

C12 mm

D10 mm

R18 mm

R20 mm

Propriedades do perfil

Peso teórico11.427 g/m

Secção5.651,50 mm²

Perímetro1.050,83 mm

Densidade (teórica)2.021,94 kg/m³

M.I. X-X9.474,41 cm⁴

M.I. Y-Y202,90 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Vigas I · I350x112x15x12

Viga em I 350×112×15×12 mm

VIGAS-I-10

Dimensões

A350 mm

B112 mm

C15 mm

D12 mm

R18 mm

R20 mm

Propriedades do perfil

Peso teórico14.346 g/m

Secção7.251,50 mm²

Perímetro1.106,83 mm

Densidade (teórica)1.978,35 kg/m³

M.I. X-X12.837,07 cm⁴

M.I. Y-Y355,13 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Vigas I – Ec

1 referência

Vigas I – Ec · I150x200x100x8

Viga I-Ec 150×200×100×8 mm

VIGAS-I-EC-01

Dimensões

A150 mm

B200 mm

C100 mm

D80 mm

E8 mm

F8 mm

R110 mm

R23 mm

Propriedades do perfil

Peso teórico5.584 g/m

Secção2.993,01 mm²

Perímetro717,82 mm

Densidade (teórica)1.865,68 kg/m³

M.I. X-X1.239,90 cm⁴

M.I. Y-Y100,42 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis T

6 referências

Perfis T · T50x50x8x8

Perfil em T 50×50×8×8 mm

PERFIS-T-01

Dimensões

A50 mm

B50 mm

C8 mm

D8 mm

R18 mm

R22 mm

Propriedades do perfil

Peso teórico1.459 g/m

Secção760,04 mm²

Perímetro189,70 mm

Densidade (teórica)1.919,64 kg/m³

M.I. X-X16,42 cm⁴

M.I. Y-Y8,50 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis T · T60x60x8x8

Perfil em T 60×60×8×8 mm

PERFIS-T-02

Dimensões

A60 mm

B60 mm

C8 mm

D8 mm

R18 mm

R21 mm

Propriedades do perfil

Peso teórico1.707 g/m

Secção923,47 mm²

Perímetro233,13 mm

Densidade (teórica)1.848,00 kg/m³

M.I. X-X29,87 cm⁴

M.I. Y-Y14,72 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis T · T100x100x10x10

Perfil em T 100×100×10×10 mm

PERFIS-T-03

Dimensões

A100 mm

B100 mm

C10 mm

D10 mm

R13 mm

R22 mm

Propriedades do perfil

Peso teórico3.608 g/m

Secção1.898,71 mm²

Perímetro392,27 mm

Densidade (teórica)1.900,23 kg/m³

M.I. X-X179,07 cm⁴

M.I. Y-Y83,25 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis T · T100x170x12x10

Perfil em T 100×170×12×10 mm

PERFIS-T-04

Dimensões

A100 mm

B170 mm

C12 mm

D10 mm

R18 mm

R22 mm

Propriedades do perfil

Peso teórico5.420 g/m

Secção2.805,75 mm²

Perímetro531,42 mm

Densidade (teórica)1.931,75 kg/m³

M.I. X-X826,87 cm⁴

M.I. Y-Y101,03 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis T · T112x100x15x12

Perfil em T 112×100×15×12 mm

PERFIS-T-05

Dimensões

A112 mm

B100 mm

C15 mm

D12 mm

R18 mm

R22 mm

Propriedades do perfil

Peso teórico5.260 g/m

Secção2.725,75 mm²

Perímetro415,42 mm

Densidade (teórica)1.929,74 kg/m³

M.I. X-X223,37 cm⁴

M.I. Y-Y176,38 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis T · T112x170x15x12

Perfil em T 112×170×15×12 mm

PERFIS-T-06

Dimensões

A112 mm

B170 mm

C15 mm

D12 mm

R18 mm

R22 mm

Propriedades do perfil

Peso teórico6.885 g/m

Secção3.565,75 mm²

Perímetro555,42 mm

Densidade (teórica)1.930,87 kg/m³

M.I. X-X1.016,26 cm⁴

M.I. Y-Y177,49 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Cantoneiras

11 referências

Cantoneiras · L70x70x10x10

Cantoneira (perfil em L) 70×70×10 mm

CANTONEIRAS-01

Dimensões

A70 mm

B70 mm

C10 mm

D10 mm

R18 mm

R29 mm

R33 mm

Propriedades do perfil

Peso teórico2.518 g/m

Secção1.295,92 mm²

Perímetro267,55 mm

Densidade (teórica)1.943,02 kg/m³

M.I. X-X57,38 cm⁴

M.I. Y-Y57,38 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Cantoneiras · L35x43x5x5

Cantoneira em L 35×43×5×5 mm

CANTONEIRAS-02

Dimensões

A35 mm

B43 mm

C5 mm

D5 mm

R12 mm

R24 mm

R30.5 mm

Propriedades do perfil

Peso teórico672 g/m

Secção367,36 mm²

Perímetro152,57 mm

Densidade (teórica)1.829,27 kg/m³

M.I. X-X3,87 cm⁴

M.I. Y-Y6,53 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Cantoneiras · L50x50x5x5

Cantoneira em L 50×50×5×5 mm

CANTONEIRAS-03

Dimensões

A50 mm

B50 mm

C5 mm

D5 mm

R18 mm

R24 mm

R31 mm

Propriedades do perfil

Peso teórico829 g/m

Secção464,27 mm²

Perímetro193,99 mm

Densidade (teórica)1.785,60 kg/m³

M.I. X-X11,02 cm⁴

M.I. Y-Y11,02 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Cantoneiras · L90x90x11x11

Cantoneira em L 90×90×11×11 mm

CANTONEIRAS-04

Dimensões

A90 mm

B90 mm

C11 mm

D11 mm

R18 mm

R27 mm

R34 mm

Propriedades do perfil

Peso teórico3.514 g/m

Secção1.848,91 mm²

Perímetro350,13 mm

Densidade (teórica)1.900,58 kg/m³

M.I. X-X137,83 cm⁴

M.I. Y-Y137,83 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Cantoneiras · L100x100x14x14

Cantoneira em L 100×100×14×14 mm

CANTONEIRAS-05

Dimensões

A100 mm

B100 mm

C14 mm

D14 mm

R18 mm

R27 mm

R30 mm

Propriedades do perfil

Peso teórico4.957 g/m

Secção2.608,31 mm²

Perímetro392,97 mm

Densidade (teórica)1.900,46 kg/m³

M.I. X-X237,58 cm⁴

M.I. Y-Y237,58 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Cantoneiras · L250x49x12x4

Cantoneira em L 250×49×12×4 mm

CANTONEIRAS-06

Dimensões

A250 mm

B49 mm

C12 mm

D4 mm

R11 mm

R24 mm

R30 mm

Propriedades do perfil

Peso teórico2.904 g/m

Secção1.553,52 mm²

Perímetro594,14 mm

Densidade (teórica)1.869,30 kg/m³

M.I. X-X20,01 cm⁴

M.I. Y-Y1.034,78 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Cantoneiras · L250x50x12x5

Cantoneira em L 250×50×12×5 mm

CANTONEIRAS-07

Dimensões

A250 mm

B50 mm

C12 mm

D5 mm

R11 mm

R28 mm

R30 mm

Propriedades do perfil

Peso teórico3.375 g/m

Secção1.803,52 mm²

Perímetro596,14 mm

Densidade (teórica)1.871,34 kg/m³

M.I. X-X22,27 cm⁴

M.I. Y-Y1.203,95 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Cantoneiras · L250x51x12x6

Cantoneira em L 250×51×12×6 mm

CANTONEIRAS-08

Dimensões

A250 mm

B51 mm

C12 mm

D6 mm

R11 mm

R28 mm

R30 mm

Propriedades do perfil

Peso teórico3.844 g/m

Secção2.053,52 mm²

Perímetro598,14 mm

Densidade (teórica)1.871,91 kg/m³

M.I. X-X24,49 cm⁴

M.I. Y-Y1.353,56 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Cantoneiras · L250x53x12x8

Cantoneira em L 250×53×12×8 mm

CANTONEIRAS-09

Dimensões

A250 mm

B53 mm

C12 mm

D8 mm

R11 mm

R28 mm

R30 mm

Propriedades do perfil

Peso teórico4.784 g/m

Secção2.553,52 mm²

Perímetro602,14 mm

Densidade (teórica)1.873,49 kg/m³

M.I. X-X28,97 cm⁴

M.I. Y-Y1.665,38 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Cantoneiras · L250x55x12x10

Cantoneira em L 250×55×12×10 mm

CANTONEIRAS-10

Dimensões

A250 mm

B55 mm

C12 mm

D10 mm

R11 mm

R28 mm

R30 mm

Propriedades do perfil

Peso teórico5.724 g/m

Secção3.053,52 mm²

Perímetro606,14 mm

Densidade (teórica)1.874,56 kg/m³

M.I. X-X33,68 cm⁴

M.I. Y-Y1.953,56 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Cantoneiras · L250x57x12x12

Cantoneira em L 250×57×12×12 mm

CANTONEIRAS-11

Dimensões

A250 mm

B57 mm

C12 mm

D12 mm

R11 mm

R28 mm

R30 mm

Propriedades do perfil

Peso teórico6.664 g/m

Secção3.553,52 mm²

Perímetro610,14 mm

Densidade (teórica)1.875,32 kg/m³

M.I. X-X38,80 cm⁴

M.I. Y-Y2.233,90 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Tubos quadrangulares

6 referências

Tubos quadrangulares · TB50x50x5x5

Tubo quadrangular 50×50×5×5 mm

TUBOS-QUADRANGULARES-01

Dimensões

A50 mm

B50 mm

C5 mm

D5 mm

R12 mm

R20 mm

Propriedades do perfil

Peso teórico1.665 g/m

Secção896,57 mm²

Perímetro196,57 mm

Densidade (teórica)1.857,08 kg/m³

M.I. X-X30,54 cm⁴

M.I. Y-Y30,54 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Tubos quadrangulares · TB30x20x2,5x3

Tubo quadrangular 30×20×2.5×3 mm

TUBOS-QUADRANGULARES-02

Dimensões

A30 mm

B20 mm

C2.5 mm

D3 mm

R11 mm

R21 mm

Propriedades do perfil

Peso teórico442 g/m

Secção240,00 mm²

Perímetro98,28 mm

Densidade (teórica)1.841,67 kg/m³

M.I. X-X2,77 cm⁴

M.I. Y-Y1,32 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Tubos quadrangulares · TB50x50x3,5x3,5

Tubo quadrangular 50×50×3.5×3.5 mm

TUBOS-QUADRANGULARES-03

Dimensões

A50 mm

B50 mm

C3.5 mm

D3.5 mm

R12 mm

R28 mm

Propriedades do perfil

Peso teórico1.326 g/m

Secção717,64 mm²

Perímetro196,57 mm

Densidade (teórica)1.847,72 kg/m³

M.I. X-X26,02 cm⁴

M.I. Y-Y26,02 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Tubos quadrangulares · TB70x24x3x4,5

Tubo quadrangular 70×24×3×4.5 mm

TUBOS-QUADRANGULARES-04

Dimensões

A70 mm

B24 mm

C3 mm

D4.5 mm

R14 mm

R20.5 mm

Propriedades do perfil

Peso teórico1.022 g/m

Secção585,65 mm²

Perímetro181,13 mm

Densidade (teórica)1.745,07 kg/m³

M.I. X-X34,47 cm⁴

M.I. Y-Y5,04 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Tubos quadrangulares · TB103x82x10x9,5

Tubo quadrangular 103×82×10×9.5 mm

TUBOS-QUADRANGULARES-05

Dimensões

A103 mm

B82 mm

C10 mm

D9.5 mm

R18 mm

R23 mm

Propriedades do perfil

Peso teórico5.880 g/m

Secção3.169,79 mm²

Perímetro356,27 mm

Densidade (teórica)1.855,01 kg/m³

M.I. X-X434,21 cm⁴

M.I. Y-Y292,58 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Tubos quadrangulares · TB130x50x3

Tubo quadrangular 150×50×3×3 mm

TUBOS-QUADRANGULARES-06

Dimensões

A150 mm

B50 mm

C3 mm

D3 mm

R11.5 mm

R21.5 mm

Propriedades do perfil

Peso teórico1.931 g/m

Secção1.044,00 mm²

Perímetro690,84 mm

Densidade (teórica)1.850,00 kg/m³

M.I. X-X216,24 cm⁴

M.I. Y-Y47,36 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Tubos quadrangulares especiais

1 referência

Tubos quadrangulares especiais · TBE150x25 - 2N3

Tubo quadrangular especial 150×25 (2N3)

TUBOS-QUADRANGULARES-ESPECIAIS-01

Dimensões

A150 mm

B25 mm

C46 mm

D19 mm

R15 mm

R22 mm

Propriedades do perfil

Peso teórico2.213 g/m

Secção1.116,84 mm²

Perímetro341,42 mm

Densidade (teórica)1.981,48 kg/m³

M.I. X-X11,45 cm⁴

M.I. Y-Y227,65 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Tubos Redondos

6 referências

Tubos Redondos · TBR50x30

Tubo redondo 50×30 mm

TUBOS-REDONDOS-01

Dimensões

A50 mm

B30 mm

Propriedades do perfil

Peso teórico2.300 g/m

Secção1.256,64 mm²

Perímetro157,08 mm

Densidade (teórica)1.830,28 kg/m³

M.I. X-X26,70 cm⁴

M.I. Y-Y26,70 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Tubos Redondos · TBR25x18

Tubo redondo 25×18 mm

TUBOS-REDONDOS-02

Dimensões

A25 mm

B18 mm

Propriedades do perfil

Peso teórico430 g/m

Secção236,40 mm²

Perímetro78,54 mm

Densidade (teórica)1.818,95 kg/m³

M.I. X-X1,40 cm⁴

M.I. Y-Y1,40 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Tubos Redondos · TBR29x18

Tubo redondo 29×18 mm

TUBOS-REDONDOS-03

Dimensões

A29 mm

B18 mm

Propriedades do perfil

Peso teórico745 g/m

Secção406,05 mm²

Perímetro91,11 mm

Densidade (teórica)1.834,75 kg/m³

M.I. X-X2,96 cm⁴

M.I. Y-Y2,96 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Tubos Redondos · TBR40x30

Tubo redondo 40×30 mm

TUBOS-REDONDOS-04

Dimensões

A40 mm

B30 mm

Propriedades do perfil

Peso teórico1.018 g/m

Secção549,78 mm²

Perímetro125,66 mm

Densidade (teórica)1.851,65 kg/m³

M.I. X-X8,59 cm⁴

M.I. Y-Y8,59 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Tubos Redondos · TBR50x43

Tubo redondo 50×43 mm

TUBOS-REDONDOS-05

Dimensões

A50 mm

B43 mm

Propriedades do perfil

Peso teórico1.005 g/m

Secção511,29 mm²

Perímetro157,08 mm

Densidade (teórica)1.965,62 kg/m³

M.I. X-X13,90 cm⁴

M.I. Y-Y13,90 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Tubos Redondos · TBR102x86

Tubo redondo 102×86 mm

TUBOS-REDONDOS-06

Dimensões

A102 mm

B86 mm

Propriedades do perfil

Peso teórico4.503 g/m

Secção2.362,48 mm²

Perímetro320,44 mm

Densidade (teórica)1.900,00 kg/m³

M.I. X-X262,83 cm⁴

M.I. Y-Y262,83 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Tubos D

1 referência

Tubos D · TBD70x60x9

Tubo D 70×60×9 mm

TUBOS-D-01

Dimensões

A70 mm

B60 mm

C9 mm

R14 mm

R23 mm

R330 mm

Propriedades do perfil

Peso teórico3.450 g/m

Secção1.815,99 mm²

Perímetro230,81 mm

Densidade (teórica)1.899,79 kg/m³

M.I. X-X95,95 cm⁴

M.I. Y-Y76,61 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Varões redondos

8 referências

Varões redondos · RM25

Varão redondo maciço ø25 mm

VAROES-REDONDOS-01

Dimensões

A25 mm

Propriedades do perfil

Peso teórico945 g/m

Secção490,87 mm²

Perímetro78,54 mm

Densidade (teórica)1.925,15 kg/m³

M.I. X-X1,92 cm⁴

M.I. Y-Y1,92 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Varões redondos · RM4.5

Varão redondo maciço ø4.5 mm

VAROES-REDONDOS-02

Dimensões

A4.5 mm

Propriedades do perfil

Peso teórico29 g/m

Secção15,09 mm²

Perímetro14,14 mm

Densidade (teórica)1.921,80 kg/m³

M.I. X-X0,00 cm⁴

M.I. Y-Y0,00 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Varões redondos · RM5

Varão redondo maciço ø5 mm

VAROES-REDONDOS-03

Dimensões

A5 mm

Propriedades do perfil

Peso teórico38 g/m

Secção19,64 mm²

Perímetro15,71 mm

Densidade (teórica)1.934,83 kg/m³

M.I. X-X0,00 cm⁴

M.I. Y-Y0,00 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Varões redondos · RM6

Varão redondo maciço ø6 mm

VAROES-REDONDOS-04

Dimensões

A6 mm

Propriedades do perfil

Peso teórico54 g/m

Secção28,27 mm²

Perímetro18,85 mm

Densidade (teórica)1.910,15 kg/m³

M.I. X-X0,01 cm⁴

M.I. Y-Y0,01 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Varões redondos · RM18

Varão redondo maciço ø18 mm

VAROES-REDONDOS-05

Dimensões

A18 mm

Propriedades do perfil

Peso teórico486 g/m

Secção254,47 mm²

Perímetro56,55 mm

Densidade (teórica)1.909,85 kg/m³

M.I. X-X0,52 cm⁴

M.I. Y-Y0,52 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Varões redondos · RM29

Varão redondo maciço ø29 mm

VAROES-REDONDOS-06

Dimensões

A29 mm

Propriedades do perfil

Peso teórico1.265 g/m

Secção660,52 mm²

Perímetro91,11 mm

Densidade (teórica)1.915,16 kg/m³

M.I. X-X3,47 cm⁴

M.I. Y-Y3,47 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Varões redondos · RM40

Varão redondo maciço ø40 mm

VAROES-REDONDOS-07

Dimensões

A40 mm

Propriedades do perfil

Peso teórico2.400 g/m

Secção1.256,64 mm²

Perímetro125,66 mm

Densidade (teórica)1.909,85 kg/m³

M.I. X-X12,57 cm⁴

M.I. Y-Y12,57 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Varões redondos · RM50

Varão redondo maciço ø50 mm

VAROES-REDONDOS-08

Dimensões

A50 mm

Propriedades do perfil

Peso teórico3.792 g/m

Secção1.963,50 mm²

Perímetro157,08 mm

Densidade (teórica)1.931,25 kg/m³

M.I. X-X30,68 cm⁴

M.I. Y-Y30,68 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Barras

10 referências

Barras · PLT50x6

Barra maciça 50×6 mm

BARRAS-01

Dimensões

A50 mm

B6 mm

R11 mm

R21 mm

Propriedades do perfil

Peso teórico579 g/m

Secção299,14 mm²

Perímetro110,28 mm

Densidade (teórica)1.935,55 kg/m³

M.I. X-X0,09 cm⁴

M.I. Y-Y6,20 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Barras · PLT18x9

Barra maciça 18×8 mm

BARRAS-02

Dimensões

A18 mm

B8 mm

R11 mm

R21 mm

Propriedades do perfil

Peso teórico294 g/m

Secção161,14 mm²

Perímetro52,28 mm

Densidade (teórica)1.824,50 kg/m³

M.I. X-X0,11 cm⁴

M.I. Y-Y0,43 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Barras · PLT40x8

Barra maciça 40×8 mm

BARRAS-03

Dimensões

A40 mm

B8 mm

R16 mm

R24 mm

Propriedades do perfil

Peso teórico572 g/m

Secção308,84 mm²

Perímetro91,71 mm

Densidade (teórica)1.852,09 kg/m³

M.I. X-X0,16 cm⁴

M.I. Y-Y3,87 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Barras · PLT60x18

Barra maciça 60×18 mm

BARRAS-04

Dimensões

A60 mm

B18 mm

R10.25 mm

R20.25 mm

Propriedades do perfil

Peso teórico2.075 g/m

Secção1.080,00 mm²

Perímetro156,00 mm

Densidade (teórica)1.921,15 kg/m³

M.I. X-X2,92 cm⁴

M.I. Y-Y32,40 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Barras · PLT70x12

Barra maciça 70×12 mm

BARRAS-05

Dimensões

A70 mm

B12 mm

R16 mm

Propriedades do perfil

Peso teórico1.526 g/m

Secção824,55 mm²

Perímetro158,85 mm

Densidade (teórica)1.850,71 kg/m³

M.I. X-X0,97 cm⁴

M.I. Y-Y32,55 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Barras · PLT100x3

Barra maciça 100×3 mm

BARRAS-06

Dimensões

A100 mm

B3 mm

R11 mm

Propriedades do perfil

Peso teórico550 g/m

Secção299,57 mm²

Perímetro205,14 mm

Densidade (teórica)1.835,96 kg/m³

M.I. X-X0,02 cm⁴

M.I. Y-Y24,89 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Barras · PLT100x5

Barra maciça 100×5 mm

BARRAS-07

Dimensões

A100 mm

B5 mm

R11 mm

R21 mm

Propriedades do perfil

Peso teórico941 g/m

Secção499,14 mm²

Perímetro208,28 mm

Densidade (teórica)1.885,75 kg/m³

M.I. X-X0,10 cm⁴

M.I. Y-Y41,45 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Barras · PLT100x10

Barra maciça 100×10 mm

BARRAS-08

Dimensões

A100 mm

B10 mm

R11 mm

Propriedades do perfil

Peso teórico1.920 g/m

Secção999,14 mm²

Perímetro218,28 mm

Densidade (teórica)1.924,65 kg/m³

M.I. X-X0,83 cm⁴

M.I. Y-Y83,12 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Barras · PLT150x3

Barra maciça 150×3 mm

BARRAS-09

Dimensões

A150 mm

B3 mm

R11 mm

R21 mm

Propriedades do perfil

Peso teórico834 g/m

Secção449,14 mm²

Perímetro304,28 mm

Densidade (teórica)1.856,64 kg/m³

M.I. X-X0,03 cm⁴

M.I. Y-Y83,90 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Barras · PLT150x4,5

Barra maciça 150×4.5 mm

BARRAS-10

Dimensões

A150 mm

B4.5 mm

R11 mm

R21 mm

Propriedades do perfil

Peso teórico1.271 g/m

Secção674,14 mm²

Perímetro307,28 mm

Densidade (teórica)1.884,64 kg/m³

M.I. X-X0,11 cm⁴

M.I. Y-Y126,08 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas

28 referências

Chapas · CH300x4

Chapa plana 300×4 mm

CHAPAS-01

Dimensões

A300 mm

B4 mm

Propriedades do perfil

Peso teórico2.340 g/m

Secção1.200,00 mm²

Perímetro608,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,16 cm⁴

M.I. Y-Y900,00 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH200x4

Chapa plana 200×4 mm

CHAPAS-02

Dimensões

A200 mm

B4 mm

Propriedades do perfil

Peso teórico1.560 g/m

Secção800,00 mm²

Perímetro408,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,11 cm⁴

M.I. Y-Y266,67 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH200x6

Chapa plana 200×6 mm

CHAPAS-03

Dimensões

A200 mm

B6 mm

Propriedades do perfil

Peso teórico2.340 g/m

Secção1.200,00 mm²

Perímetro412,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,36 cm⁴

M.I. Y-Y400,00 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH250x4

Chapa plana 250×4 mm

CHAPAS-04

Dimensões

A250 mm

B4 mm

Propriedades do perfil

Peso teórico1.950 g/m

Secção1.000,00 mm²

Perímetro508,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,13 cm⁴

M.I. Y-Y520,83 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH250x6

Chapa plana 250×6 mm

CHAPAS-05

Dimensões

A250 mm

B6 mm

Propriedades do perfil

Peso teórico2.925 g/m

Secção1.500,00 mm²

Perímetro512,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,45 cm⁴

M.I. Y-Y781,25 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH250x10

Chapa plana 250×10 mm

CHAPAS-06

Dimensões

A250 mm

B10 mm

Propriedades do perfil

Peso teórico4.875 g/m

Secção2.500,00 mm²

Perímetro250,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X2,08 cm⁴

M.I. Y-Y1.302,08 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH300x6

Chapa plana 300×6 mm

CHAPAS-07

Dimensões

A300 mm

B6 mm

Propriedades do perfil

Peso teórico3.510 g/m

Secção1.800,00 mm²

Perímetro612,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,54 cm⁴

M.I. Y-Y1.350,00 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH350x4

Chapa plana 350×4 mm

CHAPAS-08

Dimensões

A350 mm

B4 mm

Propriedades do perfil

Peso teórico2.730 g/m

Secção1.400,00 mm²

Perímetro708,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,19 cm⁴

M.I. Y-Y1.429,17 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH350x6

Chapa plana 350×6 mm

CHAPAS-09

Dimensões

A350 mm

B6 mm

Propriedades do perfil

Peso teórico4.095 g/m

Secção2.100,00 mm²

Perímetro712,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,63 cm⁴

M.I. Y-Y2.143,75 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH400x4

Chapa plana 400×4 mm

CHAPAS-10

Dimensões

A400 mm

B4 mm

Propriedades do perfil

Peso teórico3.120 g/m

Secção1.600,00 mm²

Perímetro808,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,21 cm⁴

M.I. Y-Y2.133,33 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH400x6

Chapa plana 400×6 mm

CHAPAS-11

Dimensões

A400 mm

B6 mm

Propriedades do perfil

Peso teórico4.680 g/m

Secção2.400,00 mm²

Perímetro812,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,72 cm⁴

M.I. Y-Y3.200,00 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH450x4

Chapa plana 450×4 mm

CHAPAS-12

Dimensões

A450 mm

B4 mm

Propriedades do perfil

Peso teórico3.510 g/m

Secção1.800,00 mm²

Perímetro908,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,24 cm⁴

M.I. Y-Y3.037,50 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH450x6

Chapa plana 450×6 mm

CHAPAS-13

Dimensões

A450 mm

B6 mm

Propriedades do perfil

Peso teórico5.265 g/m

Secção2.700,00 mm²

Perímetro912,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,81 cm⁴

M.I. Y-Y4.556,25 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH515x4

Chapa plana 515×4 mm

CHAPAS-14

Dimensões

A515 mm

B4 mm

Propriedades do perfil

Peso teórico4.017 g/m

Secção2.060,00 mm²

Perímetro1.038,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,27 cm⁴

M.I. Y-Y4.553,03 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH515x6

Chapa plana 515×6 mm

CHAPAS-15

Dimensões

A515 mm

B6 mm

Propriedades do perfil

Peso teórico6.025 g/m

Secção3.090,00 mm²

Perímetro1.042,00 mm

Densidade (teórica)1.949,84 kg/m³

M.I. X-X0,93 cm⁴

M.I. Y-Y6.829,54 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH600x4

Chapa plana 600×4 mm

CHAPAS-16

Dimensões

A600 mm

B4 mm

Propriedades do perfil

Peso teórico4.680 g/m

Secção2.400,00 mm²

Perímetro1.208,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,32 cm⁴

M.I. Y-Y7.200,00 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH600x6

Chapa plana 600×6 mm

CHAPAS-17

Dimensões

A600 mm

B6 mm

Propriedades do perfil

Peso teórico7.020 g/m

Secção3.600,00 mm²

Perímetro1.212,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X1,08 cm⁴

M.I. Y-Y10.800,00 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH664x2

Chapa plana 664×2 mm

CHAPAS-18

Dimensões

A664 mm

B2 mm

Propriedades do perfil

Peso teórico2.590 g/m

Secção1.328,00 mm²

Perímetro1.332,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,04 cm⁴

M.I. Y-Y4.879,25 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH700x4

Chapa plana 700×4 mm

CHAPAS-19

Dimensões

A700 mm

B4 mm

Propriedades do perfil

Peso teórico5.460 g/m

Secção2.800,00 mm²

Perímetro1.408,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,37 cm⁴

M.I. Y-Y11.433,33 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH700x6

Chapa plana 700×6 mm

CHAPAS-20

Dimensões

A700 mm

B6 mm

Propriedades do perfil

Peso teórico8.190 g/m

Secção4.200,00 mm²

Perímetro1.412,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X1,26 cm⁴

M.I. Y-Y17.150,00 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH800x4

Chapa plana 800×4 mm

CHAPAS-21

Dimensões

A800 mm

B4 mm

Propriedades do perfil

Peso teórico6.240 g/m

Secção3.200,00 mm²

Perímetro1.608,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,43 cm⁴

M.I. Y-Y17.066,67 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH800x6

Chapa plana 800×6 mm

CHAPAS-22

Dimensões

A800 mm

B6 mm

Propriedades do perfil

Peso teórico9.360 g/m

Secção4.800,00 mm²

Perímetro1.612,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X1,44 cm⁴

M.I. Y-Y25.600,00 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH900x4

Chapa plana 900×4 mm

CHAPAS-23

Dimensões

A900 mm

B4 mm

Propriedades do perfil

Peso teórico7.020 g/m

Secção3.600,00 mm²

Perímetro1.808,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,48 cm⁴

M.I. Y-Y24.300,00 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH900x6

Chapa plana 900×6 mm

CHAPAS-24

Dimensões

A900 mm

B6 mm

Propriedades do perfil

Peso teórico10.530 g/m

Secção5.400,00 mm²

Perímetro1.812,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X1,62 cm⁴

M.I. Y-Y36.450,00 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH1000x4

Chapa plana 1000×4 mm

CHAPAS-25

Dimensões

A1000 mm

B4 mm

Propriedades do perfil

Peso teórico7.800 g/m

Secção4.000,00 mm²

Perímetro2.008,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,53 cm⁴

M.I. Y-Y33.333,33 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH1000x6

Chapa plana 1000×6 mm

CHAPAS-26

Dimensões

A1000 mm

B6 mm

Propriedades do perfil

Peso teórico11.700 g/m

Secção6.000,00 mm²

Perímetro2.012,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X1,80 cm⁴

M.I. Y-Y50.000,00 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH1100x4

Chapa plana 1100×4 mm

CHAPAS-27

Dimensões

A1100 mm

B4 mm

Propriedades do perfil

Peso teórico8.580 g/m

Secção4.400,00 mm²

Perímetro2.208,00 mm

Densidade (teórica)1.950,00 kg/m³

M.I. X-X0,59 cm⁴

M.I. Y-Y44.366,67 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Chapas · CH1100x6

Chapa plana 1100×6 mm

CHAPAS-28

Dimensões

A1100 mm

B6 mm

Propriedades do perfil

Peso teórico12.987 g/m

Secção6.600,00 mm²

Perímetro2.212,00 mm

Densidade (teórica)1.967,73 kg/m³

M.I. X-X2,00 cm⁴

M.I. Y-Y68.381,55 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis Ómega

2 referências

Perfis Ómega · OMEGA 3

Perfil Ómega 3

PERFIS-OMEGA-01

Dimensões

A115 mm

B35 mm

C3 mm

D20 mm

E123 mm

Propriedades do perfil

Peso teórico857 g/m

Secção448,65 mm²

Perímetro305,10 mm

Densidade (teórica)1.910,00 kg/m³

M.I. X-X6,94 cm⁴

M.I. Y-Y42,42 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis Ómega · OMEGA 6

Perfil Ómega 6

PERFIS-OMEGA-02

Dimensões

A115 mm

B38 mm

C6 mm

D20 mm

E123 mm

Propriedades do perfil

Peso teórico1.495 g/m

Secção793,65 mm²

Perímetro311,10 mm

Densidade (teórica)1.883,70 kg/m³

M.I. X-X13,02 cm⁴

M.I. Y-Y80,45 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis para recobrimento

1 referência

Perfis para recobrimento · PC260x10x3,5

Perfil de recobrimento 260×10×3,5 mm

PERFIS-PARA-RECOBRIMENTO-01

Dimensões

A260 mm

B10.13 mm

C3.83 mm

D320 mm

E35 mm

Propriedades do perfil

Peso teórico2.035 g/m

Secção1.238,01 mm²

Perímetro712,02 mm

Densidade (teórica)1.643,77 kg/m³

M.I. X-X0,87 cm⁴

M.I. Y-Y1.001,89 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Painéis

2 referências

Painéis · TAPA A4-4

Painel de piso nervurado A4-4

PAINEIS-01

Dimensões

A600 mm

B46 mm

C4 mm

D99 mm

Propriedades do perfil

Peso teórico7.949 g/m

Secção4.194,08 mm²

Perímetro1.879,95 mm

Densidade (teórica)1.895,29 kg/m³

M.I. X-X106,26 cm⁴

M.I. Y-Y15.716,05 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Painéis · TAPA A4-6

Painel de piso nervurado A4-6

PAINEIS-02

Dimensões

A600 mm

B48 mm

C6 mm

D99 mm

Propriedades do perfil

Peso teórico10.126 g/m

Secção5.394,08 mm²

Perímetro1.883,95 mm

Densidade (teórica)1.877,24 kg/m³

M.I. X-X125,76 cm⁴

M.I. Y-Y19.316,05 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Corrimões

2 referências

Corrimões · PM60x50x3,5

Corrimão PM 60×50×3,5 mm

CORRIMOES-01

Dimensões

A60 mm

B50 mm

C3.5 mm

D50 mm

Propriedades do perfil

Peso teórico855 g/m

Secção507,42 mm²

Perímetro295,18 mm

Densidade (teórica)1.684,99 kg/m³

M.I. X-X12,89 cm⁴

M.I. Y-Y28,58 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Corrimões · PM75x70x5

Corrimão PM 75×70×5 mm

CORRIMOES-02

Dimensões

A75 mm

B70 mm

C5 mm

D50 mm

Propriedades do perfil

Peso teórico1.920 g/m

Secção1.044,07 mm²

Perímetro387,27 mm

Densidade (teórica)1.838,96 kg/m³

M.I. X-X42,86 cm⁴

M.I. Y-Y76,23 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Rodapé

1 referência

Rodapé · RP120x14x4

Rodapé (foot rail) 120×14×4 mm

RODAPE-01

Dimensões

A120 mm

B14 mm

C4 mm

D20.28 mm

R12 mm

R22 mm

Propriedades do perfil

Peso teórico1.216 g/m

Secção626,62 mm²

Perímetro310,91 mm

Densidade (teórica)1.940,57 kg/m³

M.I. X-X86,07 cm⁴

M.I. Y-Y1,14 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Degraus para escadas verticais

2 referências

Degraus para escadas verticais · PET28x35

Degrau para escada vertical 28×35 mm

DEGRAUS-PARA-ESCADAS-VERTICAIS-01

Dimensões

A28 mm

B35 mm

R15.5 mm

R21.5 mm

Propriedades do perfil

Peso teórico810 g/m

Secção405,08 mm²

Perímetro114,35 mm

Densidade (teórica)1.999,61 kg/m³

M.I. X-X2,57 cm⁴

M.I. Y-Y1,95 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Degraus para escadas verticais · PETB28x28

Degrau para escada vertical 28×28 mm

DEGRAUS-PARA-ESCADAS-VERTICAIS-02

Dimensões

A28 mm

B28 mm

C3 mm

R11.25 mm

R27.5 mm

Propriedades do perfil

Peso teórico555 g/m

Secção289,63 mm²

Perímetro103,84 mm

Densidade (teórica)1.916,24 kg/m³

M.I. X-X2,66 cm⁴

M.I. Y-Y2,64 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis para ganadaria

3 referências

Perfis para ganadaria · PGT117x24

Perfil para ganadaria (T) 117×24 mm

PERFIS-PARA-GANADARIA-01

Dimensões

A117 mm

B24 mm

C5 mm

Propriedades do perfil

Peso teórico1.308 g/m

Secção627,71 mm²

Perímetro272,67 mm

Densidade (teórica)1.879,85 kg/m³

M.I. X-X92,84 cm⁴

M.I. Y-Y0,70 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis para ganadaria · PGΔ60x16

Perfil para ganadaria (Δ) 60×16 mm

PERFIS-PARA-GANADARIA-02

Dimensões

A60 mm

B16 mm

C5.5 mm

Propriedades do perfil

Peso teórico800 g/m

Secção423,62 mm²

Perímetro142,93 mm

Densidade (teórica)1.888,48 kg/m³

M.I. X-X14,21 cm⁴

M.I. Y-Y0,38 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Perfis para ganadaria · PGΔ122x11

Perfil para ganadaria (Δ) 122×11 mm

PERFIS-PARA-GANADARIA-03

Dimensões

A122 mm

B10.8 mm

C5.5 mm

Propriedades do perfil

Peso teórico1.523 g/m

Secção773,54 mm²

Perímetro260,62 mm

Densidade (teórica)1.968,87 kg/m³

M.I. X-X103,10 cm⁴

M.I. Y-Y0,34 cm⁴

NormaEN 13706

Cor padrãoRAL 7035 (cinzento)amostra de cor aproximada (sRGB) — não substitui o leque RAL físico

Comprimento padrão6.000 mm

ProcessoPultrusão

Propriedades mecânicas (material GFRP pultrudido — genérico, EN 13706)

Propriedade	Norma	Un.	Valor
Conteúdo de fibra por peso	ISO 1172	%	60 ± 5
Densidade	ISO 1183	kg/m³	1,75–2,1
Módulo de secção completa	Anexo D EN 13706-3	GPa	> 23
Módulo de tração — longitudinal	EN ISO 527-4	GPa	> 23
Módulo de tração — transversal	EN ISO 527-4	GPa	5–7
Resistência à tração — longitudinal	EN ISO 527-4	MPa	> 240
Resistência à tração — transversal	EN ISO 527-4	MPa	> 50
Resistência à flexão — longitudinal	EN ISO 14125	MPa	> 240
Resistência à flexão — transversal	EN ISO 14125	MPa	70–100
Resistência ao cisalhamento interlaminar	EN ISO 14130	MPa	> 25

Propriedades térmicas

Propriedade	Norma	Un.	Valor
Condutividade térmica	ISO 22007-2	W/m·K	0,3
Coeficiente de expansão térmica	ISO 11359-2	×10⁻⁶/°C	11
Temperatura de serviço	—	°C	-40 a 80

Gradil aberto (PRFV moldado)

28 referências

Gradil moldado em fibra de vidro (PRFV): fios de vidro contínuos entrelaçados e resina, solidificados num sistema de molde — construção uniforme, com boas propriedades mecânicas nas duas direções, resistente a químicos e corrosão, com boa resistência ao fogo e ao deslizamento.

CorrosãoResistente a ambientes químicos, água e águas residuais — onde o metal e a madeira se degradam

PesoMenos de metade do peso de um gradil em aço equivalente — fácil de instalar e remover, sem equipamento pesado

FogoTestada segundo a norma ASTM E-84 · propagação de chama < 25 (consoante a resina escolhida)

ManutençãoCor estável à radiação UV, sem repintura — a malha aberta deixa cair os detritos, sem acumulação

Custo totalInstalação 20–40% mais económica e manutenção residual, face a um gradil em aço equivalente

Gradil aberto — acabamento da superfície

Topo côncavoTopo grit (antiderrapante)Superfície lisa

Gradil fechado — com chapa superior (sob consulta)

Chapa diamanteChapa grit (antiderrapante)

Normas e ensaios do fabricante

ISO 9001ASTM E-84 · propagação de chama < 25Certificação TÜVRelatórios de ensaio a pedido

Aplicações típicas

Química e petróleoRefinaçãoAlimentar e bebidasNaval e offshoreTratamento de águasTransportesFarmacêuticaMetalurgia

GR-01 GRADIS-01

Altura13 mm

Malha38,1×38,1 mm

Área aberta72%

Peso8 kg/m²

Painéis disponíveis 1220×3660 mm

GR-02 GRADIS-02

Altura13 mm

Malha50,7×50,7 mm

Área aberta69%

Peso7 kg/m²

Painéis disponíveis 1220×3660 mm

GR-03 GRADIS-03

Altura22 mm

Malha19×19 / 38×38 mm

Área aberta40%

Peso15 kg/m²

Painéis disponíveis 1000×4038 mm

GR-04 GRADIS-04

Altura25 mm

Malha40×40 mm

Área aberta67%

Peso12.5 kg/m²

Painéis disponíveis 1007×3007 · 1007×4047 · 1247×4047 mm

GR-05 GRADIS-05

Altura25 mm

Malha38,1×38,1 mm

Área aberta69%

Peso12.5 kg/m²

Painéis disponíveis 1000×3000 · 1000×4038 · 1525×4007 mm

GR-06 GRADIS-06

Altura25 mm

Malha38,1×38,1 mm

Área aberta54%

Peso20 kg/m²

Painéis disponíveis 1000×3000 · 1220×3660 · 1000×4038 mm

GR-07 GRADIS-07

Altura25 mm

Malha19×19 / 38×38 mm

Área aberta40%

Peso17.8 kg/m²

Painéis disponíveis 1220×3660 mm

GR-08 GRADIS-08

Altura30 mm

Malha100×100 mm

Área aberta84%

Peso8 kg/m²

Painéis disponíveis 1007×4007 mm

GR-09 GRADIS-09

Altura30 mm

Malha40×40 mm

Área aberta67%

Peso12.5 kg/m²

Painéis disponíveis 1007×3007 · 1000×4033 · 1247×4047 mm

GR-10 GRADIS-10

Altura30 mm

Malha38,1×38,1 mm

Área aberta69%

Peso15 kg/m²

Painéis disponíveis 1000×3000 · 1000×4038 · 1220×3660 · 1525×4007 mm

GR-11 GRADIS-11

Altura30 mm

Malha26×26 / 52×52 mm

Área aberta52%

Peso18 kg/m²

Painéis disponíveis 1000×4050 · 1210×3670 · 1500×2000 · 1500×3000 mm

GR-12 GRADIS-12

Altura30 mm

Malha20×20 / 40×40 mm

Área aberta42%

Peso19 kg/m²

Painéis disponíveis 1007×4047 · 1247×4047 · 1647×4047 mm

GR-13 GRADIS-13

Altura30 mm

Malha19×19 / 38×38 mm

Área aberta40%

Peso19 kg/m²

Painéis disponíveis 1000×3000 · 1000×4038 · 1220×3660 mm

GR-14 GRADIS-14

Altura30 mm

Malha13×13 / 40×40 mm

Área aberta32%

Peso21.5 kg/m²

Painéis disponíveis 1007×3007 · 1007×4047 · 1247×4047 mm

GR-15 GRADIS-15

Altura38 mm

Malha38,1×38,1 mm

Área aberta68%

Peso19 kg/m²

Painéis disponíveis 1000×4038 · 1220×3660 · 1525×4046 mm

GR-16 GRADIS-16

Altura38 mm

Malha25,4×152,4 mm

Área aberta56%

Peso22.5 kg/m²

Painéis disponíveis 1226×3665 (barras portantes no sentido do comprimento) mm

GR-17 GRADIS-17

Altura38 mm

Malha26×26 / 52×52 mm

Área aberta52%

Peso21.8 kg/m²

Painéis disponíveis 1000×4050 · 1210×3670 · 1500×2000 · 1500×3000 mm

GR-18 GRADIS-18

Altura38 mm

Malha20×20 / 40×40 mm

Área aberta42%

Peso23 kg/m²

Painéis disponíveis 1007×4047 · 1247×4047 · 1527×4047 mm

GR-19 GRADIS-19

Altura38 mm

Malha19×19 / 38×38 mm

Área aberta40%

Peso23.5 kg/m²

Painéis disponíveis 1000×3000 · 1000×4038 · 1220×3660 mm

GR-20 GRADIS-20

Altura38 mm

Malha13×13 / 40×40 mm

Área aberta32%

Peso24.8 kg/m²

Painéis disponíveis 1007×3007 · 1007×4047 · 1247×4047 mm

GR-21 GRADIS-21

Altura40 mm

Malha40×40 mm

Área aberta67%

Peso21.5 kg/m²

Painéis disponíveis 1007×3007 · 1007×4047 · 1247×4047 mm

GR-22 GRADIS-22

Altura50 mm

Malha50,7×50,7 mm

Área aberta69%

Peso22 kg/m²

Painéis disponíveis 1225×3665 mm

GR-23 GRADIS-23

Altura50 mm

Malha50,7×50,7 mm

Área aberta69%

Peso21.5 kg/m²

Painéis disponíveis 1530×4110 mm

GR-24 GRADIS-24

Altura50 mm

Malha38,1×38,1 mm

Área aberta68%

Peso32 kg/m²

Painéis disponíveis 1000×3000 · 1000×4038 · 1220×3660 mm

GR-25 GRADIS-25

Altura52 mm

Malha26×26 / 52×52 mm

Área aberta52%

Peso29 kg/m²

Painéis disponíveis 1000×4060 · 1210×3670 mm

GR-26 GRADIS-26

Altura60 mm

Malha38,1×38,1 mm

Área aberta54%

Peso50.5 kg/m²

Painéis disponíveis 1220×3660 mm

GR-27 GRADIS-27

Altura70 mm

Malha38,1×38,1 mm

Área aberta54%

Peso58 kg/m²

Painéis disponíveis 1230×3670 mm

GR-28 GRADIS-28

Altura100 mm

Malha26×26 / 52×52 mm

Área aberta52%

Peso62 kg/m²

Painéis disponíveis 1010×3010 mm
